2相 マイクロステップドライバ MODEL 2D14M

特長 ・・・  超小型・軽量・低価格
 最高1/60まで22種類の高分割数マイクロステップ
   により非常に滑らかに回転
 DC12V〜最高40Vの広い電源電圧範囲
 シンプルな回路構成による高信頼性
 取り付け方向が自由
 RoHS 指令[(EU)2015/863] に対応可能

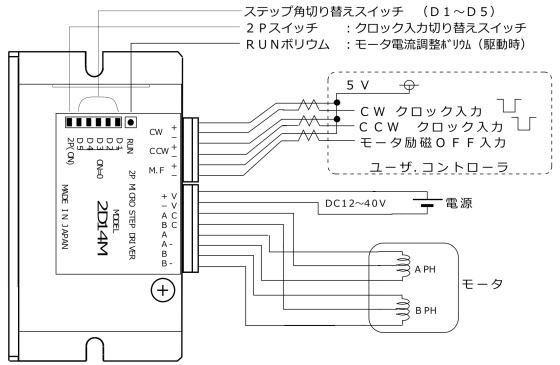

機能・接続 ・・・


仕様 ・・・
電源入力 DC12V〜40V 1.2A MAX 最大応答クロック周波数 500kpps
出力電流 0.2A〜1A/相  使用温度範囲 0〜40℃
駆動方式 ユニポーラ  チョッパー定電流方式 使用湿度範囲 85%RH以下
励磁方式 マイクロステップ  保存温度範囲 −10℃〜+60℃
入出力信号
CW,CCW入力 :フォトカプラ入力 入力抵抗 220Ω
           パルス幅 1μs以上 L=0〜0.5V H=4〜5V
外 形 寸 法 80 x 48 x 20
(コネクタ、突起部を除く)
MF入力    :フォトカプラ入力 入力抵抗 470Ω
          応答時間 10ms以上  L=0〜0.5V H=4〜5V
重   量 80g

その他の機能 ・・・
ステップ角分割切り替え種類
      (1=フルステップ)
 1 1.5  2  2.5  3  4  5  6  8  10  12  12.5  16  20  24  25
 30 32  40  48  50  60  64  80 100 125 150  160  200  250  400  500
 注)60より大きい分割の場合、1パルス送りができないことがあります。
2P(ON)スイッチ  ON時CW、CCWの2パルス方式/OFF時CLK、DIRの1パルス方式
RUN ボリウム  モータ出力電流設定用ボリウムです
自動カレントダウン機能  クロックパルス停止から約100mSecでモータ電流を約50%下げます
M F 入 力  入力時モータ出力電流をOFFし、モータフリーとなります

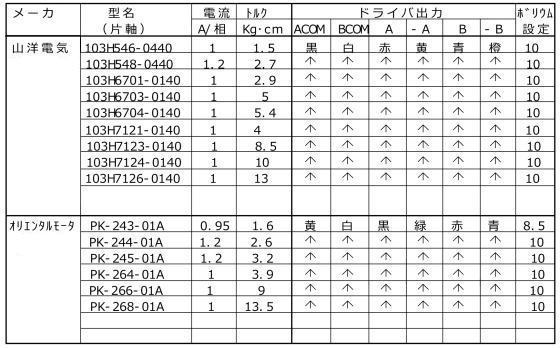

適用モータ例 ・・・

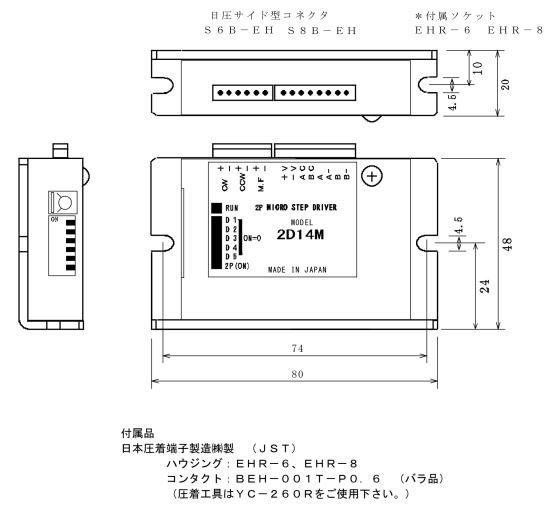

外形寸法図 ・・・


 取説ダウンロード
