2相 マイクロステッピングモータドライバ MODEL 2D24M-CN

特長 ・・・  超小型・低価格
 この製品は「2D24M」のカバー無し、
 コネクタ仕様です。
 2A/相RMSの高出力

 1/1〜最高1/60まで22種類の高分割数

 DC12V〜最高40Vの広い電源電圧範囲

 超軽量

 RoHS 指令[(EU)2015/863]に対応可能

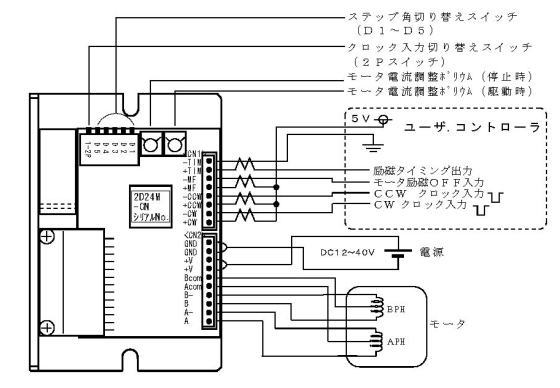

機能・接続 ・・・
仕様 ・・・
電源入力 DC12V〜40V 2.4A MAX 最大応答クロック周波数 500kpps
出力電流 0.5A〜2A/相  使用温度範囲 0〜40℃
駆動方式 チョッパー定電流方式 ユニポーラ結線  使用湿度範囲 85%RH以下
励磁方式 マイクロステップ  保存温度範囲 −10℃〜+60℃
入出力信号 CW,CCW入力   :フォトカプラ入力 入力抵抗 220Ω
             パルス幅 1μs以上 L=0〜0.5V H=4〜5V

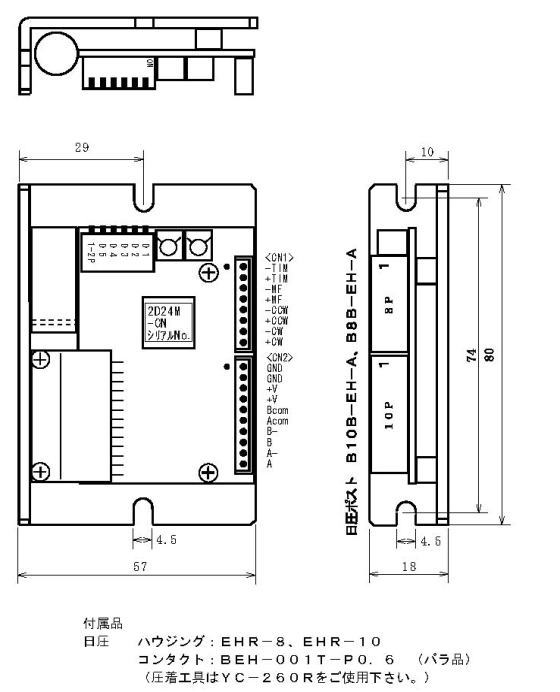

外 形 寸 法 80 x 57 x 20(mm)
(コネクタ、突起部を除く)
MF入力      :フォトカプラ入力 入力抵抗 470Ω
            応答時間 10ms最大  L=0〜0.5V H=4〜5V
重   量 100g
TIM出力     :フォトカプラ、ダーリントン出力
           出 力 電 流  ・・・30mA
           出力飽和電圧・・・1.5V
           出力耐電圧  ・・・50V
           遅 延 時 間  ・・・ON=10μs以下
                      OF=500μs以下
その他の機能 ・・・
ステップ角分割切り替え種類
      (1=フルステップ)
 1  1.5  2  2.5  3  4  5  6  8  10  12  12.5  16  20  24  25
 30  32  40  48 50 60 64 80 100 125 150 160  200  250  400  500
  注)60より大きい分割の場合、1パルス送りができないことがあります。
2P(ON)スイッチ  ON時CW、CCWの2パルス方式/OFF時CLK、DIRの1パルス方式
M . F 入 力  入力時モータ出力電流をOFFし、モータフリーとなります
T I M 出 力  ドライバの励磁が原点にある時ONになります
自動カレントダウン機能  クロックパルス停止後約100mSecで出力電流をSTOPボリウム設定値まで下げます
  STOPボリウム可変範囲は20〜80%です

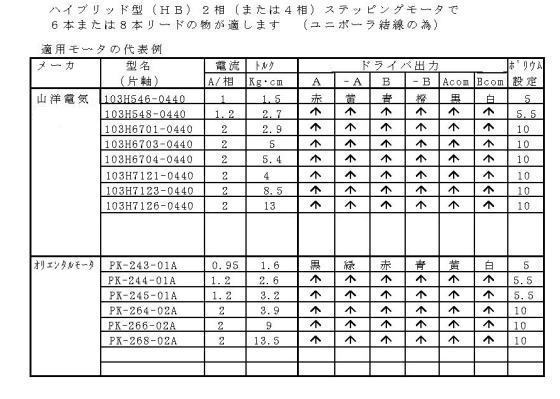

適用モータ例 ・・・
