2相 マイクロステップモータドライバ MODEL 2D44M

特長 ・・・ 高出力・低価格
 4A/相RMSの高出力
 1/1〜最高1/60まで22種類の高分割数
 超小型・超軽量
 DC12V〜最高40Vの広い電源電圧範囲
 RoHS 指令[(EU)2015/863]に対応可能

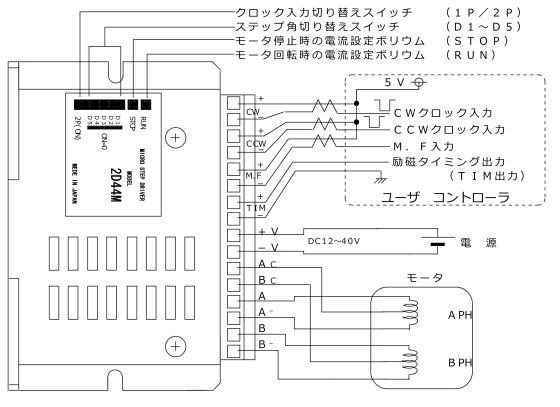

機能・接続 ・・・
仕様 ・・・
電源入力 DC12V〜40V 4.8A MAX 最大応答クロック周波数 500Kpps
出力電流 1A〜4A/相  使用温度範囲 0〜40℃
駆動方式  ユニポーラ チョッパー定電流方式  使用湿度範囲 85%RH以下
励磁方式 マイクロステップ  保存温度範囲 −10℃〜+60℃
入出力信号 CW,CCW入力 :フォトカプラ入力 入力抵抗 220Ω
           パルス幅 1μs以上 L=0〜0.5V H=4〜5V
外 形 寸 法 100 x 63 x 19
(コネクタ、突起部を除く)
M.F入力   :フォトカプラ入力 入力抵抗 470Ω
           応答時間 10ms最大 L=0〜0.5V H=4〜5V
TIM出力    :フォトカプラ、ダーリントン出力
           出力電流   ・・・30mA
           出力飽和電圧・・・1.5V
           出力耐電圧  ・・・50V
           遅延時間   ・・・ON=10μs以下
                      OFF=500μs以下
重   量 約140g
その他の機能 ・・・
ステップ角分割切り替え種類
(1=フルステップ)
 1  1.5   2  2.5  3  4  5  6  8  10  12  12.5  16   20   24  25  30
  32  40  48  50  60  64  80 100 125  150  160  200  250  400  500
 注)60より大きい分割の場合、1パルス送りができないことがあります。
2P(ON)スイッチ  ON時CW、CCWの2パルス方式/OFF時CLK、DIRの1パルス方式
M . F 入 力  5V入力時モータの励磁がOFFになります
T I M 出 力  励磁パターンが原点にあるときONになります
自動カレントダウン機能  クロックパルス停止後約100mSecでモータ電流をSTOPボリウム設定値に下げます
  STOPボリウム可変範囲は20〜80%です

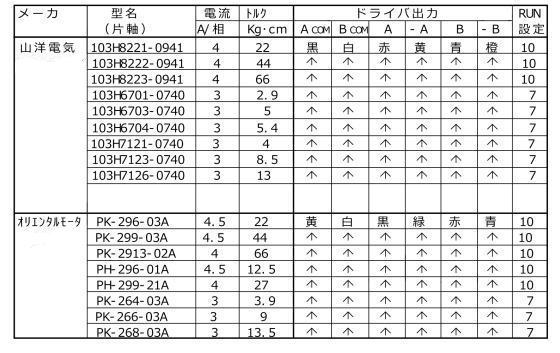

適用モータ例 ・・・

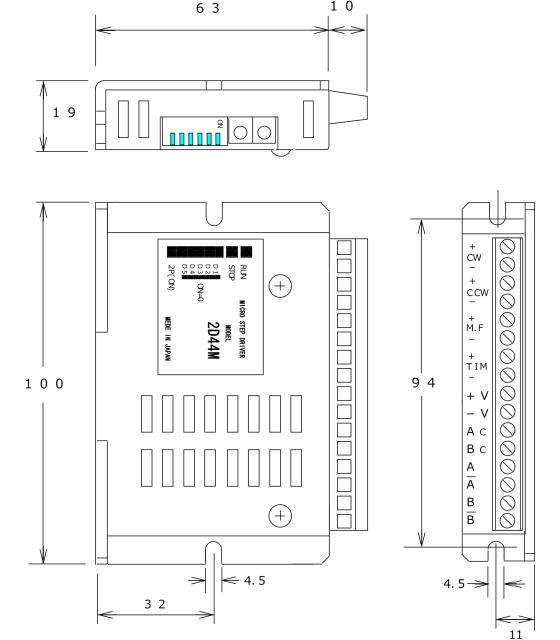

外形寸法図 ・・・


 取説ダウンロード
