2相 マイクロステップモータドライバ MODEL 2D88M

特長 ・・・ 静粛・高出力

 SA/相RMSの高出力

 DC15V〜最高80Vの広い電源電圧範囲

 1/1〜最高1/200まで29種類の高分割数

 SEL入力により2種類(S1,S2)の分割数を選択可能

 小型・軽量

 RoHS 指令[(EU)2015/863] に対応可能

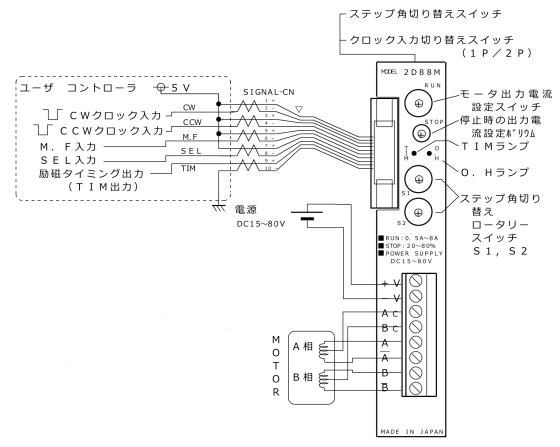

機能・接続 ・・・
仕様 ・・・
電源入力 DC15V〜80V 10A MAX 最大応答クロック周波数 500kpps
出力電流 0.5A〜8A/相  使用温度範囲 0〜40℃
駆動方式 ユニポーラ チョッパー定電流方式  使用湿度範囲 85%RH以下
励磁方式 マイクロステップ  保存温度範囲 −10℃〜+60℃
入出力信号 CW,CCW入力   :フォトカプラ入力 入力抵抗 220Ω
             パルス幅 1μs以上 L=0〜0.5V H=4〜5V
外 形 寸 法 136 x 80 x 25
(コネクタ、突起部を除く)
M.F入力     :フォトカプラ入力 入力抵抗 470Ω
             L=0〜0.5V H=4〜5V  応答時間 10ms最大
SEL入力     :フォトカプラ入力 入力抵抗 470Ω
             S1,S2の何れかを選択するための入力でS1,S2は
             各1〜500の中から設定できます。
TIM出力      :フォトカプラ、オープンコレクタ出力
            出力電流   ・・・50mA
            出力飽和電圧・・・1.5V (30mA時)
            出力耐電圧  ・・・50V
            遅延時間   ・・・ON=10μs以下
                       OFF=500μs以下
重   量 約320g
その他の機能 ・・・
ステップ角分割切替種類
(S1、S2)
(1=フルステップ)
 1  1.5   2  2.5   3   4   5   6   8  10  12  12.5  16  20  24   25
 30  32  40  48  50  60  64  80 100  125  150  160  200 250 400 500
 注)200より大きい分割数を設定した場合、1パルス送りができないことがあります。
RUNスイッチ  モータ回転時の出力電流設定用スイッチです
目 盛 0 1 2 3 4 5 6 7 8 9 A B C D E F
出力電流
  (A)
0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0
2P(ON)スイッチ  ON時CW、CCWの2パルス方式/OFF時CLK、DIRの1パルス方式
M . F 入 力  入力時モータ出力電流をOFFし、モータフリーとなります
S E L 入 力  ステップ角切り替え種類の選択用入力 S1/S2各1/1〜1/500
T I M 出 力  ドライバの励磁が原点にあるときONになり、TIMランプ点灯します
自動カレントダン機能  クロックパルス停止後約100mSecでモータ電流をSTOPボリウム設定値に下げます
  STOPボリウム可変範囲は20〜80%です
O . H ラ ン プ  内部の温度が75℃以上に過熱したとき点灯しモータ停止、カレントダウンします

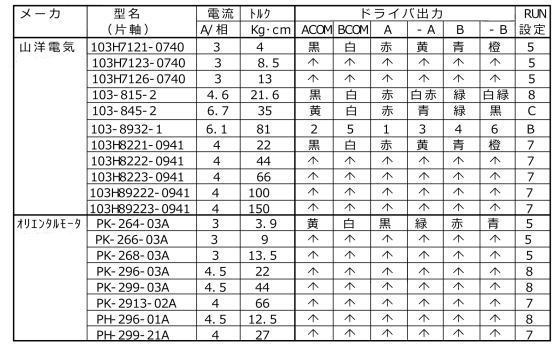

適用モータ例 ・・・

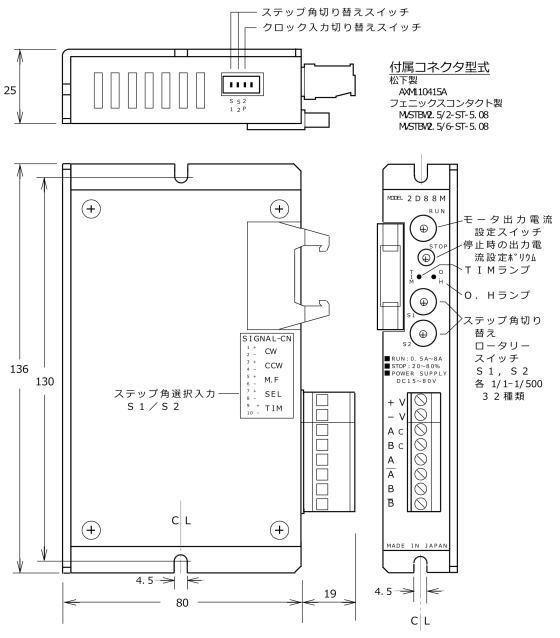

外形寸法図 ・・・


   取説ダウンロード
