5相 マイクロステップモータドライバ  MODEL 5D03M



特長 ・・・最大出力電流 0.75A/相
 機械に組み込みやすい薄型・低価格
  最高1/100まで25種類の高分割
   マイクロステップにより非常に滑らかに回転
 DC15V〜36Vの広い電源電圧範囲
 5本リードモータに対応
 EMC 指令適合
 RoHS 指令[(EU)2015/863] に対応可能

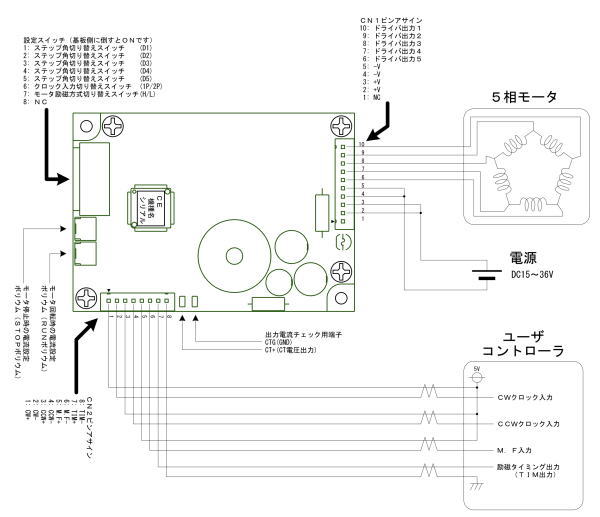

機能・接続 ・・・


仕 様 ・・・
電源入力 DC15V〜36V 1.3A MAX 最大応答クロック周波数 500Kpps
出力電流 最大0.75A/相 または0.375A/相(H励磁)  使用温度範囲 0〜40℃
駆動方式 ペンタゴン結線  チョッパー定電流方式 使用湿度範囲 85%RH以下
励磁方式 マイクロステップ 1/1〜1/100  保存温度範囲 −10℃〜+60℃
入出力信号 CW,CCW入力 :フォトカプラ入力 入力抵抗 220Ω
パルス幅 1μs以上 L=0〜0.5V H=4〜5V
外 形 寸 法 85L x 60Wx 25H
M.F入力   :フォトカプラ入力 入力抵抗 470Ω
応答時間 10ms   L=0〜0.5V H=4〜5V
              OFF=500μs以下
質   量 約93g
TIM出力  :フォトカプラ、ダーリントン出力
           出力電流 50mA以下
           出力飽和電圧 1.5V以下

遅延時間      ON=20μs以下
           OFF=500μs以下


その他の機能 ・・・
ステップ角切り替え種類     ON時フルステップ、OFF時ハーフステップ
2P (ON) ス イ ッ チ  ON時CW、CCWの2パルス方式/OFF時CLK、DIRの1パルス方式
R U N  ボ リ ウ ム  モータ回転時の出力電流設定用ボリウム
M . F  入  力  5V入力時モータ出力電流をOFFし、モータフリーとなります
自動カレントダウン機能  クロックパルス停止後、約150msで出力電流をSTOPボリウムの設定値まで下げます

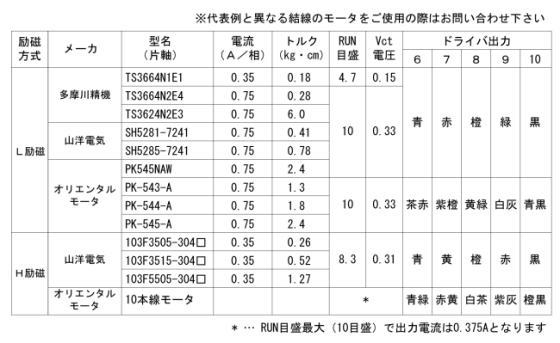

適用モータ例 ・・・

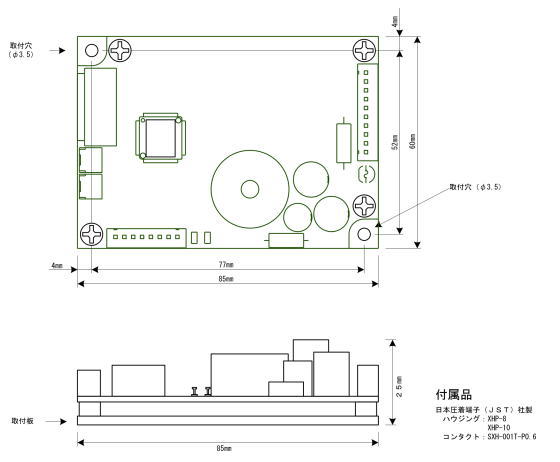

外形寸法図 ・・・
