５相　ステッピングモータドライバ　　MODEL　「5D14C」

	特長　・・・　超小型・低価格
	5本線モータに対応
	高速性が従来比の30％UP
	高効率
	DC12V〜40Vの広い電源電圧範囲
	高信頼性設計
	励磁タイミング出力
	EMC　指令適合
	RoHS 指令[(EU)2015/863] に対応可能

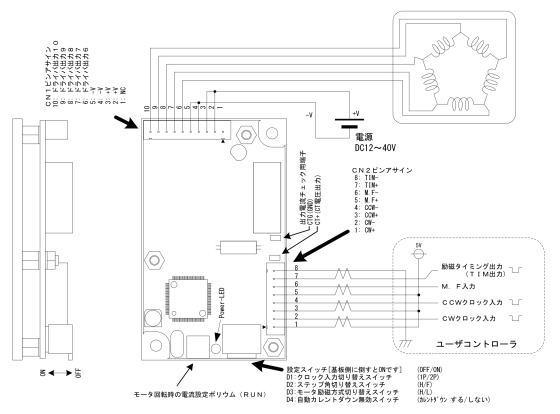

機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１２Ｖ〜４０Ｖ　３Ａ　ＭＡＸ 最大応答クロック周波数 1００ｋｐｐｓ 出力電流 ０．３Ａ〜１．５Ａ／相（Ｌ励磁）　０．２Ａ〜０．７５Ａ／相（Ｈ励磁）　 使用温度範囲 ０〜４０℃ 駆動方式 ペンタゴン５本結線　バイポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下 励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋６０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　５μｓ以上　L=0〜0.５V　H=３.３〜５V 外　形　寸　法 ７５ ｘ ４５ ｘ ２１ （コネクタ、突起部を除く） Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　 　　　　　　　L=0〜0.５V　H=３.３〜５V　 　　　　　　　　　　　　　応答時間　１０ｍｓ最大 ＴＩＭ出力　　　　　 ：フォトカプラ、ダーリントン出力 　　　　　　　　　　　　出力電流　　　・・・３０ｍＡ 　　　　　　　　　　　　出力飽和電圧・・・１．５Ｖ　（３０ｍＡ時） 　　　　　　　　　　　　出力耐電圧　 ・・・５０Ｖ 　　　　　　　　　　　　遅延時間　　　・・・ＯＮ＝１０μｓ以下 　　　　　　　　　　　　　　　　　　　　　　　ＯＦＦ＝５００μｓ以下　　 重　　　量 約６５ｇ
その他の機能　・・・
ステップ角切り替え種類 　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ ２Ｐ　（ＯＮ）　ス イ ッ チ 　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 Ｒ Ｕ Ｎ 　ボ リ ウ ム 　モータ回転時の出力電流設定用ボリウム Ｍ　．　Ｆ　　入　　力 　入力時モータ出力電流をＯＦＦし、モータフリーとなります 自動カレントダウン機能 　クロックパルス停止から約１００ｍＳｅｃでモータ電流を約６０％に下げます（固定） 出力電流チェック端子 　　　　　　　　　　　（Ｖｃｔ） 　ＣＴ電圧により出力電流を正確に調整できます

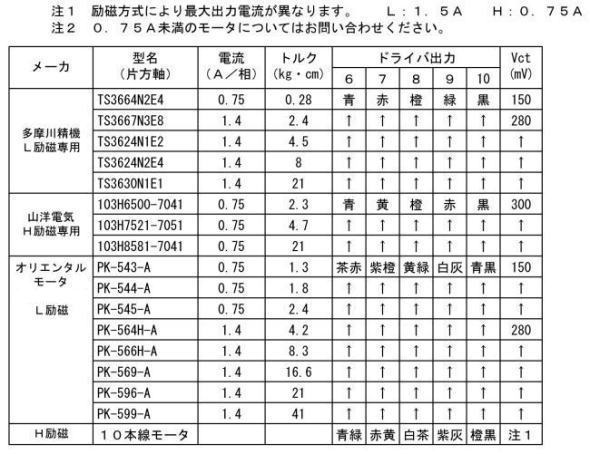

適用モータ例　・・・

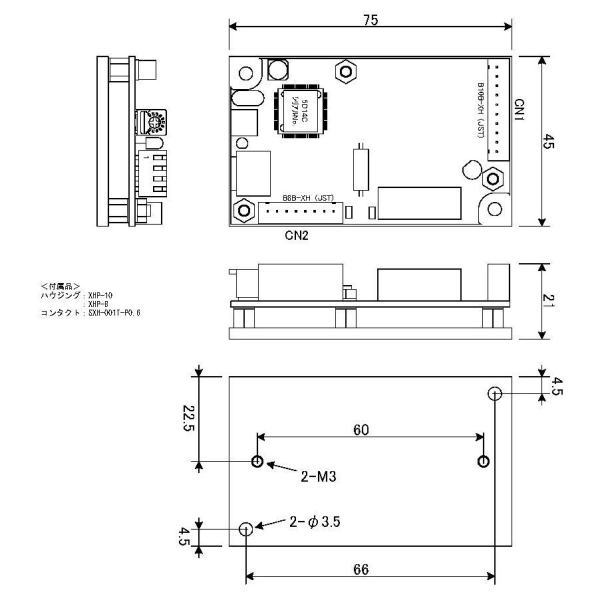

外形寸法図　・・・
取説ダウンロード
