2相 バイポーラ パルスモータドライバ  MODEL PB212U

特長 ・・・ 超小型
 低価格の決定版
 2相バイポーラ方式で1.2A/相出力
 高信頼性
 EMC 指令適合
 RoHS 指令[(EU)2015/863] に対応可能

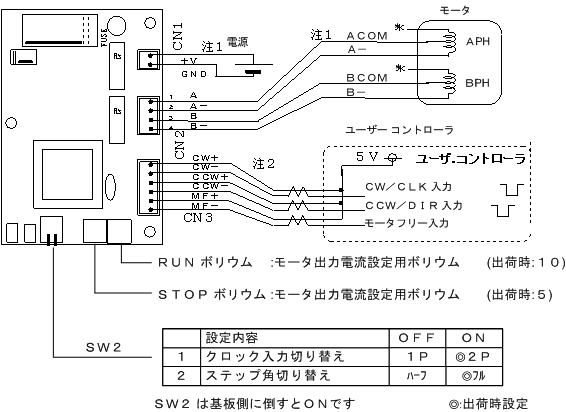

機能・接続 ・・・


仕様 ・・・
電源入力 DC12V〜27V 1.5A MAX 最大応答クロック周波数 10KHz  *@
出力電流 0.4A〜1.2A/相  使用温度範囲 0〜40℃
駆動方式 バイポーラ チョッパー定電流方式 使用湿度範囲 85%RH以下
励磁方式 フルステップ/ハーフステップ  保存温度範囲 −10℃〜+70℃
入出力信号 CW,CCW入力   :フォトカプラ入力 入力抵抗 220Ω
           パルス幅 25μs以上 OFF=0〜0.5V ON=3.3〜5V
外 形 寸 法 65Lx44Wx15T
(突起部含まず)
M.F入力     :フォトカプラ入力 入力抵抗 470Ω
(オプション)   応答時間 約10ms OFF=0〜0.5V ON=4〜5V
重   量 22g
*@・・・10kppsを超える入力クロックの場合、お問い合わせください。

その他の機能 ・・・
ステップ角切り替え種類  ON時フルステップ、OFF時ハーフステップ
2P (ON) ス イ ッ チ  ON時CW、CCWの2パルス方式/OFF時CLK、DIRの1パルス方式
RUN ボ リ ウ ム  モータ回転時の出力電流設定用ボリウム
STOP ボ リ ウ ム  モータ停止時の出力電流設定用ボリウム
M . F  入  力  入力時モータ出力電流をOFFし、モータフリーとなります
自動カレントダウン機能  クロックパルス停止から約100mSecでモータ電流をSTOPボリウムで設定した電流値に下げます

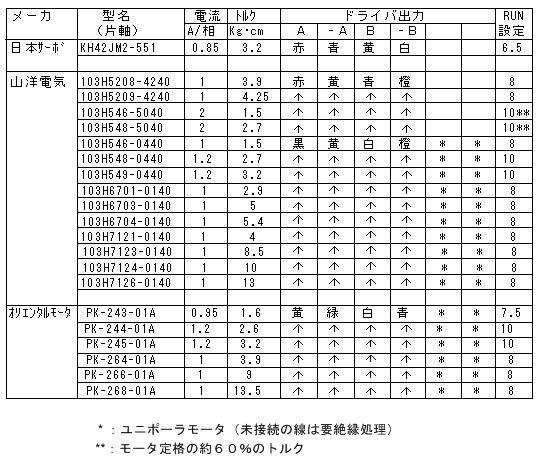

適用モータ例 ・・・

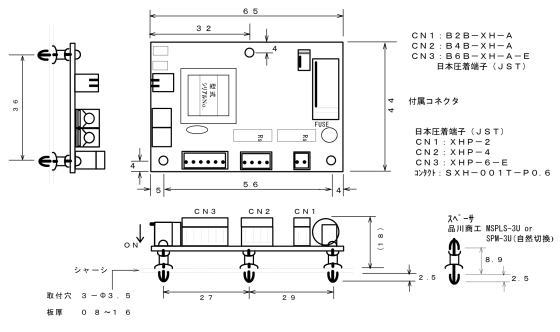

外形寸法図 ・・・



 取説ダウンロード
