２相　ユニポーラステッピングモータドライバ　MODEL 「PD233C」

特長　・・・　超小型・超軽量

　3Ａ／相RMSの高出力

　低価格

　DC12Ｖ〜最高36Ｖの広い電源電圧範囲

　EMC　指令適合

　RoHS 指令[(EU)2015/863] に対応可能

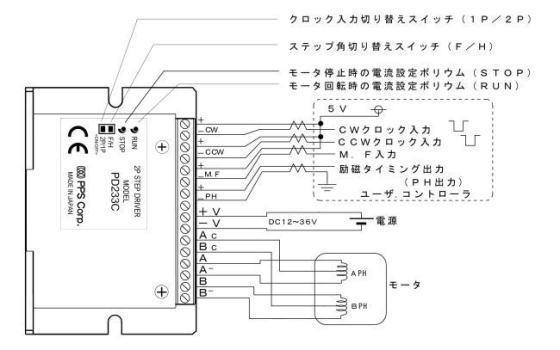

機能・接続　・・・　　　
仕様　・・・
電源入力 ＤＣ１２Ｖ〜３６Ｖ　３．６Ａ　ＭＡＸ 最大応答クロック周波数 ２０ｋｐｐｓ
出力電流 ０．５Ａ〜３Ａ／相　 使用温度範囲 ０〜４０℃
駆動方式 ユニポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下
励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋７０℃
入出力信号 CW,CCW入力 ：フォトカプラ入力　入力抵抗　２２０Ω
　　　　　　　　 パルス幅　２５μｓ以上　L=0〜0.5V　H=4〜5V		 外　形　寸　法 ８０Ｌ ｘ ５７Ｗ ｘ １９Ｈ
Ｍ．Ｆ入力　　　：フォトカプラ入力　入力抵抗　４７０Ω
（オプション）　応答時間　１０ｍｓ最大　L=0〜0.5V　H=4〜5V　　　		 質　　　量 約９５ｇ
その他の機能　・・・
ステップ角切り替え種類 　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ
２Ｐ　（ＯＮ）　ス イ ッ チ 　クロック入力切り替えスイッチ
ＲＵＮ　ボ　リ　ウ　ム 　モータ回転時の出力電流設定用ボリウム
Ｍ　．　Ｆ　　入　　力 　５V入力時モータ出力電流をＯＦＦし、モータフリーとなります
自動カレントダウン機能 　クロックパルス停止後約１００ｍＳｅｃでモータ電流をSTOPボリウムの設定値まで下げます
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

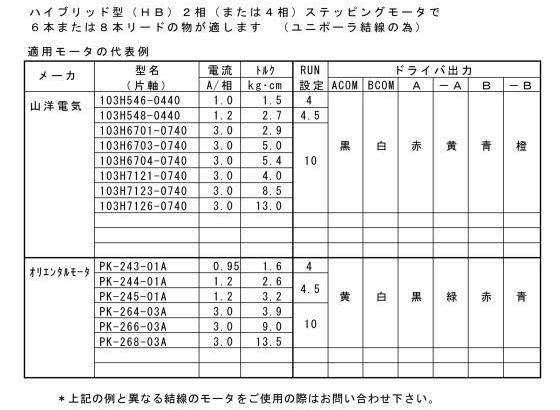

適用モータ例　・・・

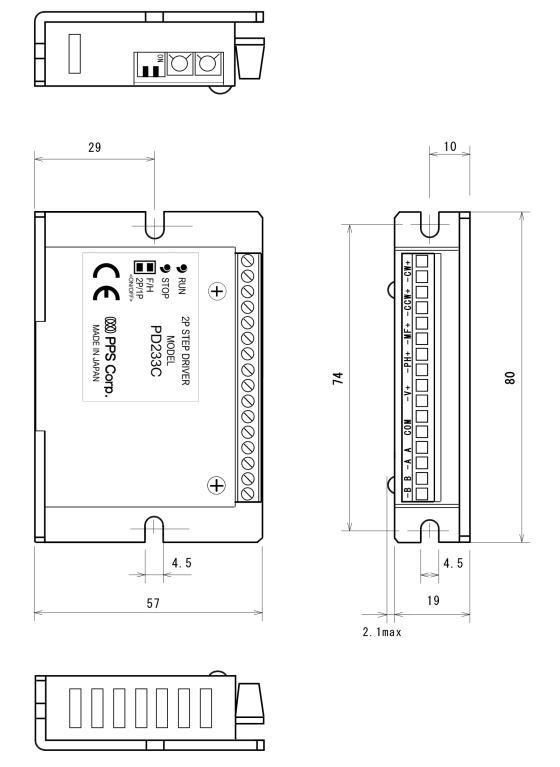

外形寸法図　・・・

　　　取説ダウンロード
