2相 マイクロステップモータドライバ MODEL PMB222C


  特長 ・・・ 高効率・低価格

 1/1〜最高1/50まで21種類の高分割数

 DC10V〜最高27Vの広い電源電圧範囲

 小型・軽量

 EMC 指令適合

 RoHS 指令[(EU)2015/863] に対応可能

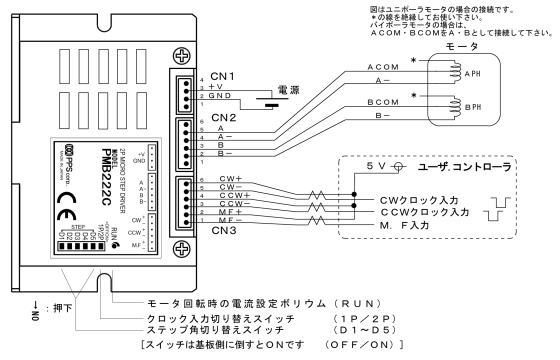

機能・接続 ・・・
仕様 ・・・
電源入力 DC 10V〜27V  2.4A MAX   最大応答クロック周波数 500kpps
出力電流 0.5A〜2A/相  使用温度範囲 0〜40℃
駆動方式 バイポーラ チョッパー定電流方式 使用湿度範囲 85%RH以下
励磁方式 マイクロステップ  保存温度範囲 −10℃〜+80℃
入出力信号 CW,CCW入力 :フォトカプラ入力 入力抵抗 220Ω
           パルス幅 1μs以上 L=0〜0.5V H=4〜5V
外 形 寸 法 90L x 60W x 20T
(コネクタ含まず)
M.F入力   :フォトカプラ入力 入力抵抗 470Ω
          応答時間 10ms最大 L=0〜0.5V H=4〜5V
質   量 約105g
その他の機能 ・・・
ステップ角分割切り替え種類
 (1=フルステップ)
 1 1.5  2  2.5  3  4  5  6  8  10  12  12.5  16  20  24  25
 30 32  40  48  50  60  64  80 100 125 150  160  200  250  400  500
 注)50より大きい分割の場合、1パルス送りができないことがあります。
2P(ON)スイッチ  ON時CW、CCWの2パルス方式/OFF時CLK、DIRの1パルス方式
RUN  ボリウム  モータ回転時の出力電流設定用ボリウム
M.F  入  力  5V入力時モータ出力電流をOFFし、モータフリーとなります
自動カレントダウン機能  クロックパルス停止後約100msでモータ電流を約50%に下げます

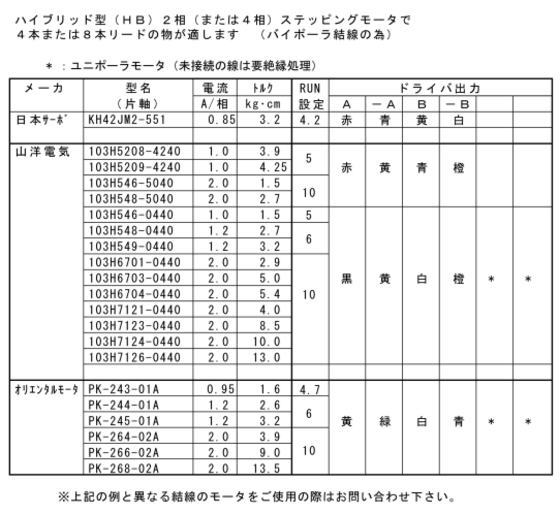

適用モータ例 ・・・

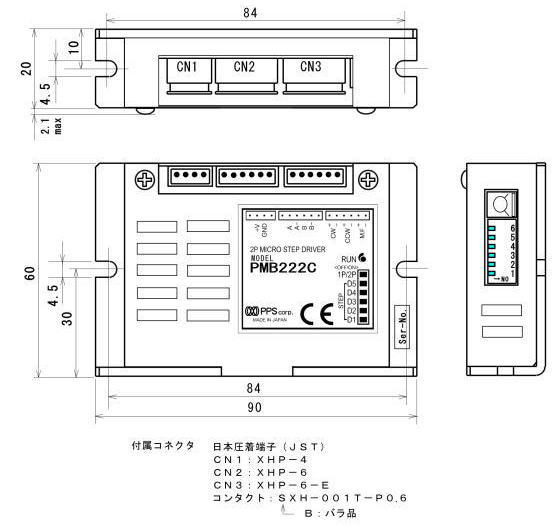

外形寸法 ・・・
