５相　マイクロステッピングモータドライバ　MODEL　「5D35M」

	特長　・・・　高出力
	3A/相RMSの高出力
	1/1〜最高1/100まで25種類の高分割数
	SEL入力により2種類（S1、S2）の分割数を選択可能
	DC15V〜最高50Vの広い電源電圧範囲
	小型・軽量
	高信頼性
	RoHS 指令[(EU)2015/863] に対応可能

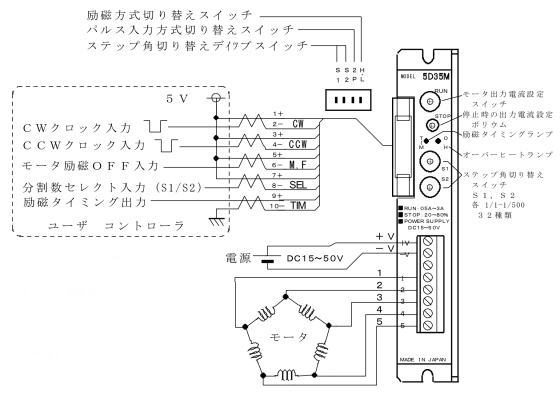

機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１５Ｖ〜５０Ｖ　６Ａ（Ｈ励磁）、３．５A（L励磁）　MAX 最大応答クロック周波数 ５００Ｋｐｐｓ 出力電流 ０．５Ａ〜３Ａ／相　 使用温度範囲 ０〜４０℃ 駆動方式 チョッパー定電流方式　　ペンタゴン結線　（励磁Ｈ／Ｌ）　 使用湿度範囲 ８５％ＲＨ以下 励磁方式 マイクロステップ　 保存温度範囲 −１０℃〜＋６０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　1μｓ以上　L=0〜0.5V　H=4〜5V 外　形　寸　法 １３６ ｘ ８０ ｘ ２５ （コネクタ、突起部を除く） Ｍ．Ｆ入力 ＳＥＬ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　 　　　　　応答時間　１０ｍｓ以下　L=0〜0.5V　H=4〜5V ＴＩＭ出力　　　　　 ：フォトカプラ、ダーリントン出力 　　　　　　　　　　　　出力電流　　　・・・５０ｍＡ以下 　　　　　　　　　　　　出力飽和電圧・・・１．５Ｖ以下（３０ｍA時） 　　　　　　　　　　　　出力耐電圧　 ・・・５０Ｖ 　　　　　　　　　　　　遅延時間　　　・・・ＯＮ＝１０μｓ以下 　　　　　　　　　　　　　　　　　　　　　　　ＯＦＦ＝５００μｓ以下　　　　　 重　　　量 ３００ｇ
その他の機能　・・・
ス テ ッ プ　角　分　割 　切り替え種類（Ｓ１、Ｓ２） 　　　　（１＝フルステップ） 　１　　1.5　　　２　　2.5　　　３　　　４　　　５　　　６　　　８　　１０　　１２　　12.5　　１６　　２０　　２４　　２５　 　３０　　３２　　４０　　４８　　５０　　６０　　６４　　８０　１００　１２５　１５０　１６０　２００　２５０　４００　５００ 　注）１００より大きい分割の場合、１パルス送りができないことがあります。 Ｒ　Ｕ　Ｎ　　ス イ ッ チ 　モータ回転時の出力電流設定用スイッチです 目　盛 ０ １ ２ ３ ４ ５ ６ ７ ８ ９ Ａ Ｂ Ｃ Ｄ Ｅ Ｆ 出力電流 （A） 0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 ２Ｐ　（ＯＮ）　ス イ ッ チ 　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 Ｍ　．　Ｆ　　入　　力 　入力時モータ出力電流をＯＦＦし、モータフリーとなります Ｓ　Ｅ　Ｌ　　入　　力 　ステップ角切り替え種類の選択用入力　Ｓ１／Ｓ２ 各１／１〜１／５００ Ｔ　Ｉ　Ｍ　　出　　力 　ドライバの励磁が原点にあるときＯＮになり、ＴＩＭランプ点灯します 自動カレントダウン機能 　クロックパルス停止後約１００ｍＳｅｃでモータ電流をＳＴＯＰボリウム設定値に下げます 　　ＳＴＯＰボリウム可変範囲は２０〜８０％です Ｈ　．　Ｌ　　スイ　ッ　チ 　モータ励磁方式切り替えスイッチ　Ｈ＝高速　Ｌ＝低振動 Ｏ　．　Ｈ　　ラ　ン　プ 　内部の温度が７５℃以上に過熱したとき点灯しモータ停止、カレントダウンします

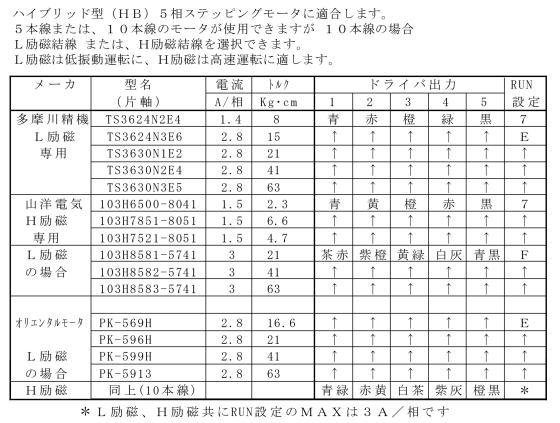

適用モータ例　・・・

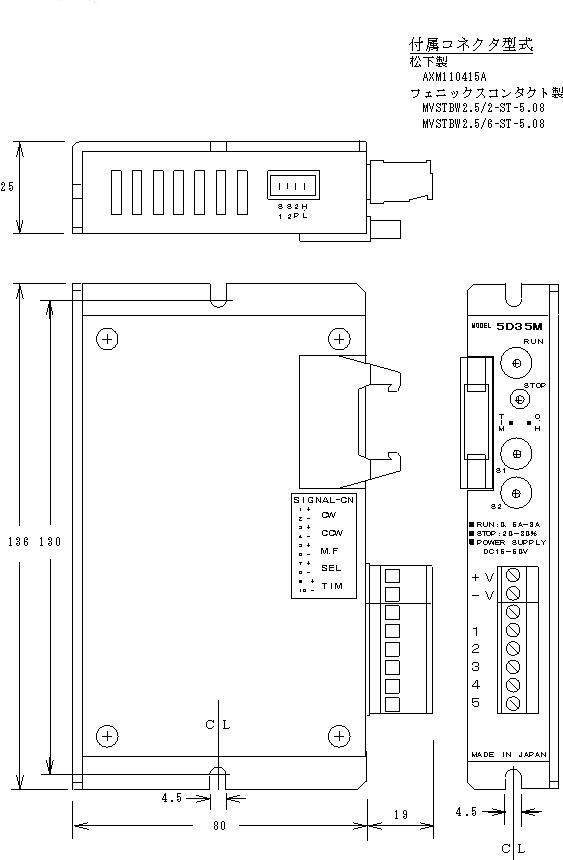

外形寸法図　・・・
