２相　バイポーラステッピングモータドライバ　 MODEL「PB222U」

特長　・・・　超小型・高効率

　低価格の決定版

　2相バイポーラ方式で　2A/相出力

　高信頼性

　EMC　指令適合

　RoHS 指令[(EU)2015/863] に対応可能

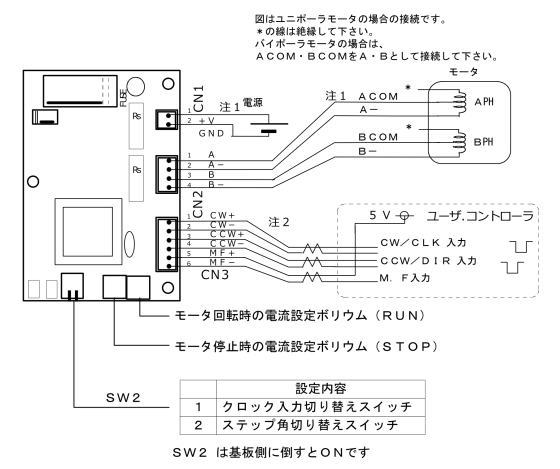

機能・接続　・・・　　　
仕様　・・・
電源入力 ＤＣ１２Ｖ〜２７Ｖ　２．４Ａ　ＭＡＸ 最大応答クロック周波数 1０ＫＨｚ
出力電流 ０．６Ａ〜　２Ａ／相　 使用温度範囲 ０〜４０℃
駆動方式 バイポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下
励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋７０℃
入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω
　　　　パルス幅　２５μｓ以上　ＯＦＦ=0〜0.5V　ＯＮ=3.3〜5V		 外　形　寸　法 ８４Ｌ　ｘ　４９Ｗ　ｘ　２０Ｔ
　　　（突起部含まず）
Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω
（オプション）　　　　
　　　　応答時間　１０ｍｓ最大　ＯＦＦ=0〜0.5V　ＯＮ=4〜5V　　　		 重　　　量 約７０ｇ
その他の機能　・・・
ステップ角切り替え種類 　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ
２Ｐ　（ＯＮ）　ス イ ッ チ 　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式
ＲＵＮ　ボ　リ　ウ　ム 　モータ回転時の出力電流設定用ボリウム
STOP ボ　リ　ウ　ム 　モータ停止時の出力電流設定用ボリウム
Ｍ　．　Ｆ　　入　　力 　入力時モータ出力電流をＯＦＦし、モータフリーとなります
自動カレントダウン機能 　クロックパルス停止から約１００ｍＳｅｃでモータ電流をＳＴＯＰボリウムで設定した電流値に下げます

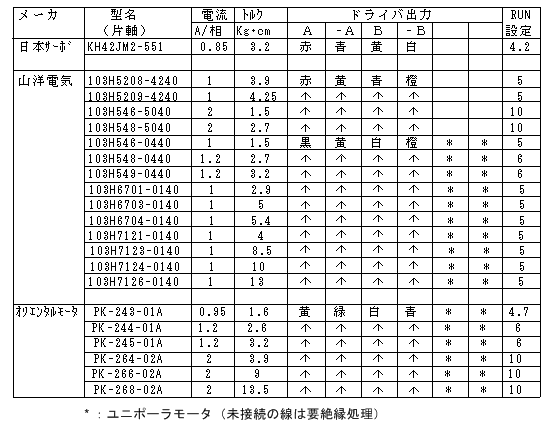

適用モータ例　・・・

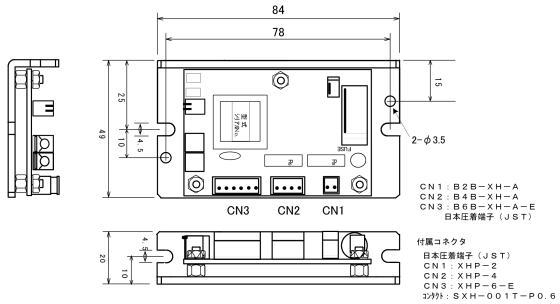

外形寸法図　・・・



　　取説ダウンロード
