特長 ・・・高効率・低価格 |
◆この製品は「PMB212C」のカバーと底板を
はずしたものです。 |
 1/1〜最高1/50まで21種類の高分割数 |
| DC10V〜最高27Vの広い電源電圧範囲 |
| 小型・軽量 |
| RoHS 指令[(EU)2015/863] に対応可能 |

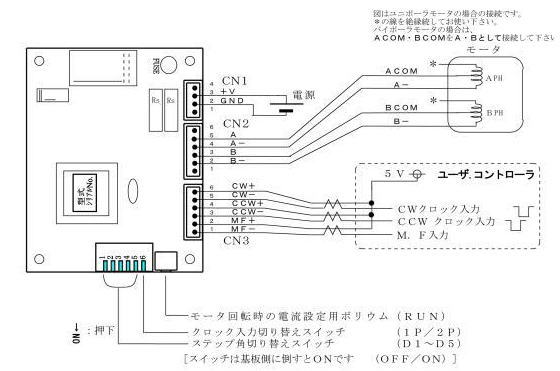

| 機能・接続 ・・・ |
 |
| 仕様 ・・・ |
| 電源入力 |
ＤＣ10Ｖ〜27Ｖ 1.5Ａ MAX （ＰＭＢ２１５Ｃ
： 20V 〜50V） |
最大応答クロック周波数 |
５００ｋｐｐｓ |
| 出力電流 |
０．４Ａ〜１．２Ａ／相 |
使用温度範囲 |
０〜４０℃ |
| 駆動方式 |
バイポーラ チョッパー定電流方式 |
使用湿度範囲 |
８５％ＲＨ以下 |
| 励磁方式 |
マイクロステップ ：１〜５０分割 |
保存温度範囲 |
−１０℃〜＋８０℃ |
| 入出力信号 |
CW,CCW入力 ：フォトカプラ入力 入力抵抗 ２２０Ω
パルス幅 １μｓ以上 L=0〜0.5V H=4〜5V |
外 形 寸 法 |
７０Ｌｘ５５Ｗｘ１８Ｔ
（コネクタ含まず） |
Ｍ．Ｆ入力 ：フォトカプラ入力 入力抵抗 ４７０Ω
応答時間 １０ｍＳ最大 L=0〜0.5V H=4〜5V |
重 量 |
約２８ｇ |
|
| その他の機能 ・・・ |
ステップ角分割
切り替え種類
（１＝フルステップ） |
1 1.5 2 2.5 3 4 5 6 8 10 12 12.5 16 20 24 25
30 32 40 48 50 60 64 80 100 125 150
160 200 250 400 500
注）５０より大きい分割の場合、１パルス送りができないことがあります。 |
| ２Ｐ（ＯＮ）スイッチ |
クロック入力切り替えスイッチ |
| ＲＵＮ ボリウム |
モータ回転時の出力電流設定用ボリウム |
| Ｍ．Ｆ 入 力 |
入力時モータ出力電流をＯＦＦし、モータフリーとなります |
| 自動カレントダウン機能 |
クロックパルス停止後約１００ｍＳｅｃでモータ電流を約５０％に下げます |
|

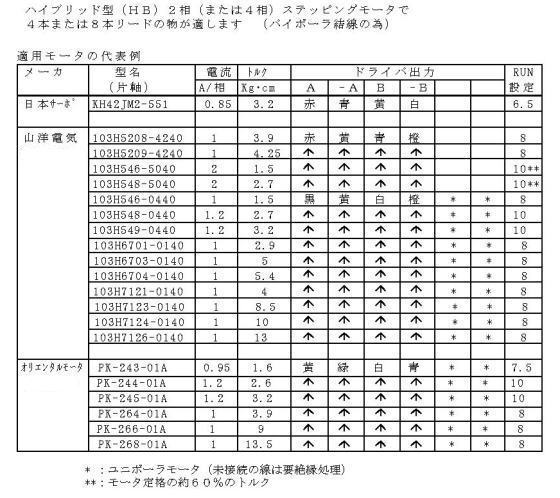

| 適用モータ例 ・・・ |
 |

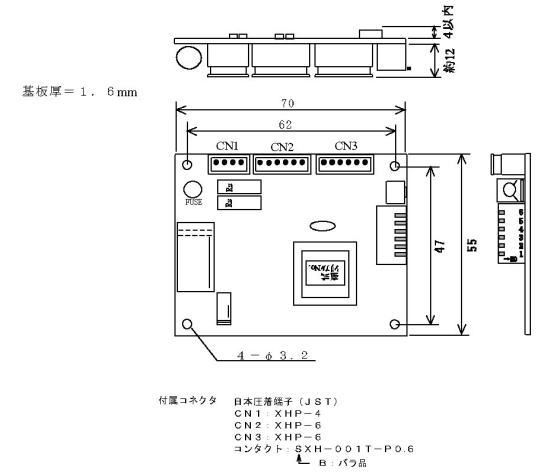

| 外形寸法図 ・・・ |
 取説ダウンロード |
２相 マイクロステッピングモータドライバ MODEL 「PMB212B」
