２相 マイクロステッピング モータドライバ MODEL 「2D44M」
特長 ・・・ 高出力・低価格
- 4A/相RMSの高出力
- 1/1～最高1/60まで22種類の高分割数
- 超小型・超軽量
- DC12V～最高40Vの広い電源電圧範囲
- RoHS指令[(EU)2015/863]に対応可能

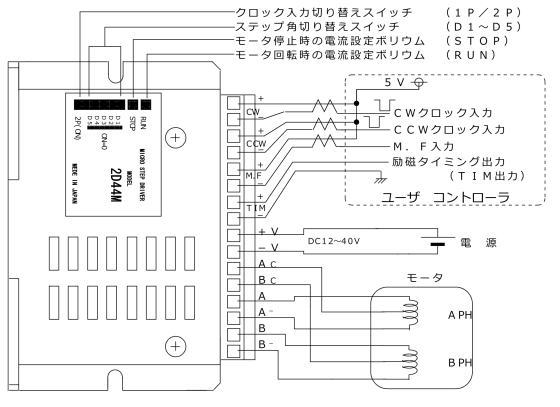

機能・接続 ・・・
仕様 ・・・
| 電源入力 | DC12V～40V 4.8A MAX | 最大応答クロック 周波数 |
500kpps |
| 出力電流 | 1A～4A/相 | 使用温度範囲 | 0～40℃ |
| 駆動方式 | ユニポーラ チョッパー定電流方式 | 使用湿度範囲 | 85%RH以下 |
| 励磁方式 | マイクロステップ | 保存温度範囲 | -10℃～+60℃ |
| 入出力信号 | CW,CCW入力 ：フォトカプラ入力 入力抵抗 220Ω パルス幅 1μs以上 L=0～0.5V H=4～5V |
外形寸法 | 100 x 63 x 19mm （コネクタ、突起部を除く） |
| Ｍ．Ｆ入力 ：フォトカプラ入力 入力抵抗 470Ω 応答時間 10ms最大 L=0～0.5V H=4～5V ＴＩＭ出力 ：フォトカプラ、ダーリントン出力 出力電流 ・・・30mA 出力飽和電圧 ・・・1.5V 出力耐電圧 ・・・50V 遅延時間 ・・・ON=10μs以下 OFF=500μs以下 |
質量 | 約140g |
その他の機能 ・・・
| ステップ角分割切り替え種類 （１＝フルステップ） |
１, １.５, ２, ２.５, ３, ４, ５, ６, ８, １０, １２, １２.５, １６, ２０ |
| 2P（ON）スイッチ | ＯＮ時ＣＷ、ＣＣＷの２パルス方式 ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 |
| M.F 入力 | ５V入力時モータの励磁がOFFになります |
| T I M 出 力 | 励磁パターンが原点にあるときONになります |
| 自動カレントダウン機能 | クロックパルス停止後、約100msでモータ電流をSTOPボリウム設定値に下げます STOPボリウム可変範囲は20～80%です |
適用モータ例 ・・・
外形寸法図 ・・・
