５相モータドライバ一覧
５相モータドライバ

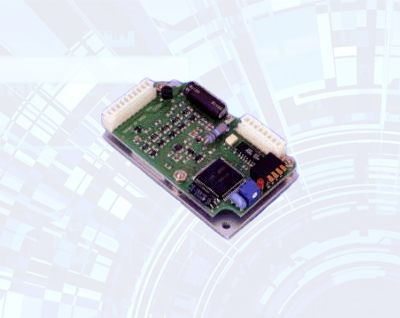

製品型式
MODEL 5D14C
仕 様
- ５相ステップドライバ
- 電源入力 DC12V～40V 3A MAX
- 出力電流 0.3A～1.5A/相（Ｌ励磁）、0.2A～0.75A/相（Ｈ励磁）
- 駆動方式 ペンタゴン５本結線 バイポーラ チョッパー定電流方式
- 外形寸法 75x45x21(mm) 約65g
製品型式
MODEL 5D03M
仕 様
- ５相マイクロステップドライバ
- 電源入力 DC15V～36V
- 出力電流 0.75A/相（L励磁）、または0.375A/相（Ｈ励磁）
- 駆動方式 ５本結線 チョッパー定電流方式
- 外形寸法 85x60x25(mm) 約93g
製品型式
MODEL 5D13M
仕 様
- ５相マイクロステップドライバ
- 電源入力 DC15V～36V 2.5A MAX
- 出力電流 0.3A～1.5A/相（Ｌ励磁）、0.2A～0.75A/相（Ｈ励磁）
- 駆動方式 ペンタゴン５本結線 バイポーラ チョッパー定電流方式
- 外形寸法 110x80x27(mm) 約220g
製品型式
MODEL 5D13M-L
仕 様
- ５相マイクロステップドライバ
- 上記「5D13M」のカバーなしコネクタ仕様
- 電源入力 DC15V～36V 2.5A MAX
- 出力電流 0.3A～1.5A/相（Ｌ励磁）、0.2Ａ～0.75Ａ/相（Ｈ励磁）
- 駆動方式 バイポーラ チョッパー定電流方式
- 外形寸法 110x80x27(mm) 約170g
製品型式
MODEL 5D35M
仕 様
- ５相マイクロステップドライバ
- 電源入力 DC15V～50V 6A MAX
- 出力電流 0.5A～3A/相
- 駆動方式 ペンタゴン結線 チョッパー定電流方式
- 外形寸法 136x80x25(mm) 約300g
製品型式
MODEL 5D1AM
仕 様
- ５相マイクロステップドライバ（AC入力）
- 電源入力 AC100V～115V
- 出力電流 0.25A～1.5A/相（L励磁）、0.13～0.75A/相（H励磁）
- 駆動方式 ペンタゴン５本結線 バイポーラ チョッパー定電流方式
- 外形寸法 109x170x43(mm) 約530g
製品型式
MODEL 35D12
仕 様
- ５相３軸ステップドライバ
- 電源入力 DC12V～24V±10% 7A MAX
- 出力電流 1.5A/相(L励磁) 、 0.75A/相(H励磁)
- 駆動方式 ５本結線 バイポーラ チョッパー定電流方式
- 外形寸法 140x100x18(mm) 約75g
- ケース付き（カバー付き）製品のケースは以下の保護を目的としています。
①人の危険な箇所への接近を保護
（人体の一部または人の所持する工具などがケース内の回路部へ進入することを防ぐ、または制限する）
②外来の固形物からケース内の回路部を保護 - 掲載されていない製品もございます。お気軽にお問い合わせください。
